YOLOv3网络结构

2019-03-04

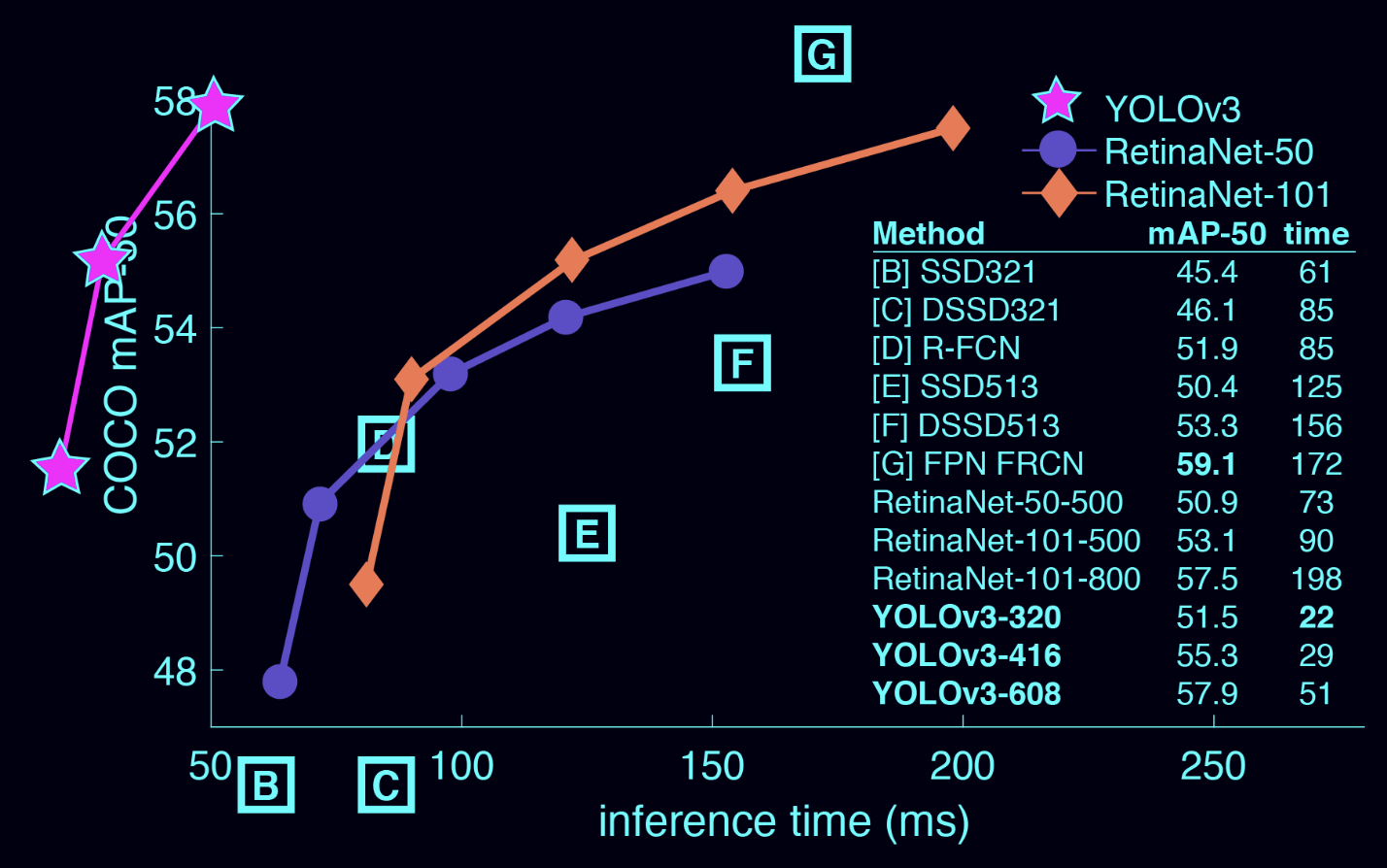

YOLOv3 其实是“一个主干 + 三个检测头”

YOLOv3 网络结构总览

如果只用一句话概括 YOLOv3 的结构，我会这么说：

先用 Darknet-53 把特征提出来，再通过上采样和特征拼接做三次预测。

这三次预测分别对应三个尺度：

13 x 13：偏向检测大目标
26 x 26：偏向检测中等目标
52 x 52：偏向检测小目标

这一套设计很实用，原因也不复杂：

深层特征语义强，适合判断“大概是什么”
浅层特征细节多，适合定位“小东西在哪”
三个尺度一起上，目标大小变化就没那么容易把模型绕晕

所以看 YOLOv3，重点不是死记层数，而是抓住这条主线：

主干负责提特征，检测头负责多尺度输出。

Darknet-53：YOLOv3 的主干网络

它的风格也很统一：

大量使用 1x1 和 3x3 卷积
卷积层后通常会跟着 BN
激活函数常见的是 LeakyReLU
网络内部引入了残差连接

换句话说，这个主干并不花哨，但很规整。规整有规整的好处：实现稳定，推理友好，工业部署时也省心。

从下采样的节奏上看，Darknet-53 会逐步把特征图缩小，同时不断提升通道数。这样一来：

空间分辨率越来越小
语义表达越来越强

到了后面几层，虽然特征图没那么“大”了，但对目标类别和整体结构的理解会更清楚。

B1 和 B2：把 YOLOv3 拆成小积木就容易读了

YOLOv3 的基础块示意

读网络结构时，最怕一眼望去全是层。其实一个很有效的办法，是先把它拆成可以反复复用的模块。

B1：最小单元

可以把 B1 理解成一个很基础的组合：

Conv
BN
LeakyReLU

很多 Keras 或 PyTorch 版本代码里，都会把这三个操作封成一个函数。你看到类似 DarknetConv2D_BN_Leaky 这样的名字，基本就是这个意思。

这个组合为什么顺手？

卷积负责提特征
BN 让训练稳定一些
LeakyReLU 避免负半轴直接“躺平”

所以，YOLOv3 里大量卷积层都可以先按这个模板去理解。先别急着背参数，先知道它是个“卷积三件套”。

B2：带残差思想的较大块

B2 可以继续往上抽象。它通常包含：

一次下采样或者卷积堆叠
若干个 B1
一个残差连接

这个残差连接很重要。它的意义不只是“看起来高级”，而是真能帮网络变深之后还保持可训练性。

简单理解就是：

一条支路继续学新特征
另一条支路把原来的信息保留下来
最后把两条路加起来

这样做的好处很直接：

梯度传得更顺
深层网络更容易训练
不容易学着学着把原始信息全弄丢

所以 Darknet-53 虽然深，但不是“硬堆出来”的深，而是靠这种有组织的方式一点点搭起来的。

从输入到主干输出：特征图是怎么一路变下去的

YOLOv3 的输入常见写法是：

416 x 416 x 3

当然，输入尺寸也可以是别的，只要满足网络设定即可。

数据进入主干网络后，会经历重复的过程：

卷积提特征
步长为 2 的卷积做下采样
残差块进一步提取语义

于是特征图尺寸会一路缩小，比如常见会走到：

52 x 52
26 x 26
13 x 13

这三个尺度后面都会被拿来做检测。

其中：

13 x 13 特征图最深，语义最强
52 x 52 特征图更浅，细节更多

这也正好解释了 YOLOv3 为什么不只用最后一层来预测。只看最后一层，语义是够了，但对小目标就不太友好。

YOLOv3 的关键改动：三尺度输出

YOLOv3 三尺度检测头

这一部分是 YOLOv3 最值得认真看的地方。

很多朋友第一次看到 YOLOv3，会先记住“有三个输出层”，但真正更重要的是：

这三个输出不是彼此独立的，而是通过上采样和拼接串起来的。

整体流程可以概括成下面这条线：

先用最深的特征图做第一次预测
把这部分特征做 1x1 conv
再 upsample
和前面较浅层的特征图 concat
再做一次卷积堆叠，得到第二次预测
重复一次上面的过程，得到第三次预测

这个设计的味道有点像 FPN，但实现方式更贴近 YOLO 系列自己的风格。

第一个输出：13 x 13

最深层的特征图先做预测。

它更擅长处理：

大目标
轮廓清楚、语义明显的目标

因为这时特征已经走得很深，模型对“这到底是什么”这件事通常更有把握。

第二个输出：26 x 26

接着，网络会把深层特征做一次通道调整和上采样，再和中层特征图拼接。

这一步的效果可以理解成：

把深层语义带回来
再把中层细节补进去

于是中尺度目标会处理得更舒服。

第三个输出：52 x 52

再来一次上采样和拼接，就来到了更浅层的特征图。

这一层更适合：

小目标
边缘细节多、位置敏感的目标

也正因为这一步，YOLOv3 在小目标检测上比早期版本明显更顺手一些。

为什么三尺度输出会更有效

如果只让一个尺度去做所有目标检测，问题会很快冒出来：

大目标和小目标的表征需求不一样
深层语义和浅层细节也不在一个层面上

YOLOv3 的做法比较聪明：

深层负责“看懂”
浅层负责“看清”
中间层负责折中

于是不同尺寸的目标，都能在更合适的特征尺度上完成预测。

这也是为什么很多人看完 YOLOv3 之后，会觉得它的结构虽然不算特别花哨，但真的很讲道理。

每个输出层到底在预测什么

YOLOv3 在每个尺度上，通常会对应 3 个 anchor。

因此，如果类别数记为 num_classes，那么每个位置的输出维度通常可以写成：

3 x (5 + num_classes)

这里面的 5 通常表示：

tx
ty
tw
th
objectness

再加上类别相关的输出，就形成最终的预测张量。

所以常见的三个输出张量会写成：

13 x 13 x [3 x (5 + num_classes)]
26 x 26 x [3 x (5 + num_classes)]
52 x 52 x [3 x (5 + num_classes)]

如果是 COCO 这样的 80 类任务，那最后一维就会变成：

3 x (5 + 80) = 255

这也是为什么很多代码里你会看到类似下面的输出：

13 x 13 x 255
26 x 26 x 255
52 x 52 x 255

看到这里别慌，它没有神秘公式，纯粹就是“每个格点、每个 anchor 都要吐出一份预测”。

用 Python 看一下 YOLOv3 的三个输出尺度

如果你想从代码层面更直观地感受这件事，可以先看一个很小的 Python 示例：

def yolo_output_shapes(input_size=416, num_classes=80, anchors_per_scale=3):
    channels = anchors_per_scale * (5 + num_classes)
    return {
        "scale_13": (input_size // 32, input_size // 32, channels),
        "scale_26": (input_size // 16, input_size // 16, channels),
        "scale_52": (input_size // 8, input_size // 8, channels),
    }


if __name__ == "__main__":
    shapes = yolo_output_shapes()
    for name, shape in shapes.items():
        print(name, "->", shape)

输出会是：

scale_13 -> (13, 13, 255)
scale_26 -> (26, 26, 255)
scale_52 -> (52, 52, 255)

这个小例子没做推理，但足够帮我们把“多尺度输出”这件事先钉牢。

用 PyTorch 写一个迷你版积木，体会 B1/B2 的味道

下面用 PyTorch 写一个简化版模块，不求一模一样，但足够接近理解逻辑。

import torch
import torch.nn as nn


class DBL(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size, stride=1):
        super().__init__()
        padding = kernel_size // 2
        self.block = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.LeakyReLU(0.1, inplace=True)
        )

    def forward(self, x):
        return self.block(x)


class ResidualUnit(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = DBL(channels, channels // 2, 1)
        self.conv2 = DBL(channels // 2, channels, 3)

    def forward(self, x):
        return x + self.conv2(self.conv1(x))


if __name__ == "__main__":
    x = torch.randn(1, 256, 52, 52)
    block = ResidualUnit(256)
    y = block(x)
    print("input :", x.shape)
    print("output:", y.shape)

这段代码展示的重点是：

DBL 就是很典型的基础卷积块
ResidualUnit 体现了残差连接的结构感

你把这两个积木反复堆叠，基本就能慢慢看懂主干网络是怎么长出来的。

如果你想把 Keras 的 `.h5` 网络结构可视化

很多人第一次理解 YOLOv3，不是从论文图开始，而是直接看模型结构图。这个路径其实很实用。

如果你手里有模型文件，也可以用 Python 简单查看：

from tensorflow.keras.models import load_model

model = load_model("yolov3.h5", compile=False)
model.summary()

如果想进一步导出结构图，也可以用：

from tensorflow.keras.utils import plot_model

plot_model(
    model,
    to_file="yolov3_model.png",
    show_shapes=True,
    show_layer_names=True,
    expand_nested=False
)

这样你在读网络时会更有画面感，不容易在“这一层连哪一层”上绕圈。

读 YOLOv3 网络结构时，建议按这个顺序看

如果你一上来就硬啃完整配置文件，确实有点头大。比较顺手的方式通常是：

先看总图，知道有 Darknet-53 + 3 个输出
再看基础模块，知道 DBL 和残差块怎么搭
然后盯住三次输出分别用的特征图尺度
最后再回到配置文件或源码，把每层一一对上

这样看，脑子会清爽很多。

YOLOv3 的网络结构可以压缩成下面几句话：

主干网络是 Darknet-53
基础构件可以概括成 Conv + BN + LeakyReLU
网络中大量使用残差结构
最重要的提升点之一，是三尺度输出
检测头通过 上采样 + 拼接 把深层语义和浅层细节结合起来

所以它强的地方，不只是“层很多”，而是这套结构在速度、表达能力和工程落地之间取得了一个很漂亮的平衡。

读懂这篇之后，再去看源码，很多地方就不会那么像天书了。

参考

YOLOv3 论文：YOLOv3: An Incremental Improvement
Darknet 配置参考：yolov3.cfg
